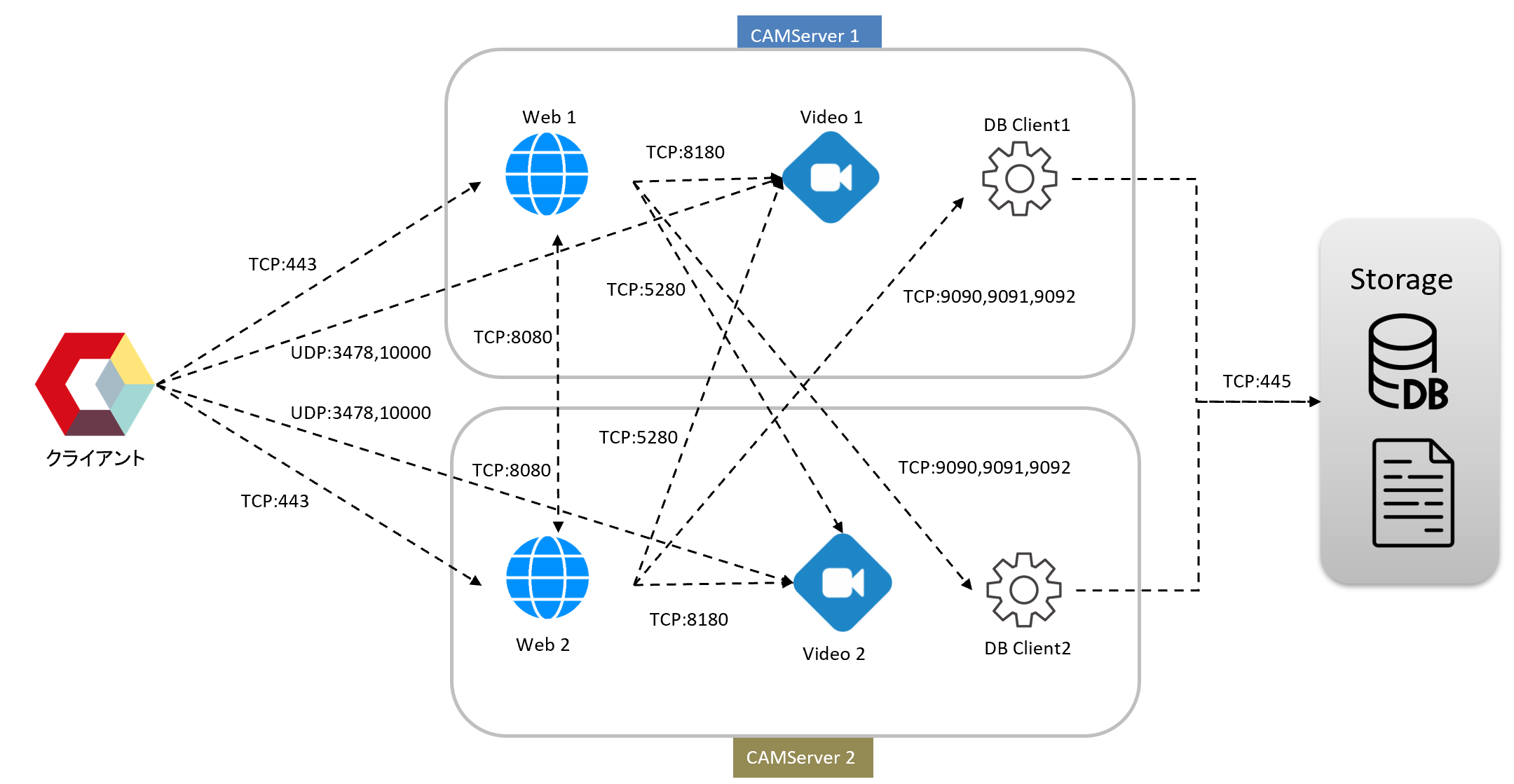

概要図
CAMServer が使用する全てのポートについての概要図です。
使用ポート一覧
クライアントから各サーバへのアクセス
| ポート | 送信元 | 宛先 | Mục đích |
|---|---|---|---|
| TCP:443 | Webブラウザ | Webサーバ | ブラウザからWebサーバへHTTPSアクセス。 |
| TCP:8080 | モバイルアプリ | Webサーバ | モバイルアプリ(Android/iOS)から WebサーバへHTTPアクセス。 |
| UDP:3478 | Webブラウザ モバイルアプリ | Videoサーバ | Web会議のSTUNサーバへアクセス。 Web会議に参加する際に、端末の外から 見たIPアドレスを特定する目的で利用する。 |
| UDP:10000 | Webブラウザ モバイルアプリ | Videoサーバ | Web会議のSFUサーバへアクセス。 ２人の通話はUDPランダムポートを使用した Peer to Peer 接続、 3人以上の通話では CAMServer を中継するSFU 通信に切り替わる。 まれにWAF（Webアプリケーションファイアウォール） がブロックしている事がある。 |
サーバ間アクセス
| ポート | 送信元 | 宛先 | Mục đích |
|---|---|---|---|
| UDP:8180 | Webサーバ | Videoサーバ | Web会議の通話制御 |
| TCP:8080 | Webサーバ | Webサーバ | 冗長化構成時のWebサーバ間のクラスタリング通信 |
| TCP:5280 | Webサーバ | Videoサーバ | 冗長化構成時のVideoサーバの参加状況確認通信 |
| TCP:9090 | Webサーバ | Webサーバ | 冗長化構成時のメインDBの マスタ、セカンダリーアクセス |
| TCP:9091 | Webサーバ | Webサーバ | 冗長化構成時のアーカイブメッセージDBの マスタ、セカンダリーアクセス |
| TCP:9092 | Webサーバ | Webサーバ | 冗長化構成時のアクセスログDBの マスタ、セカンダリーアクセス |
| TCP:445 | Webサーバ | 外部Storage | DBを外部Storageに配置した場合、 Windows ファイル共有 (SMB) へのアクセス |
